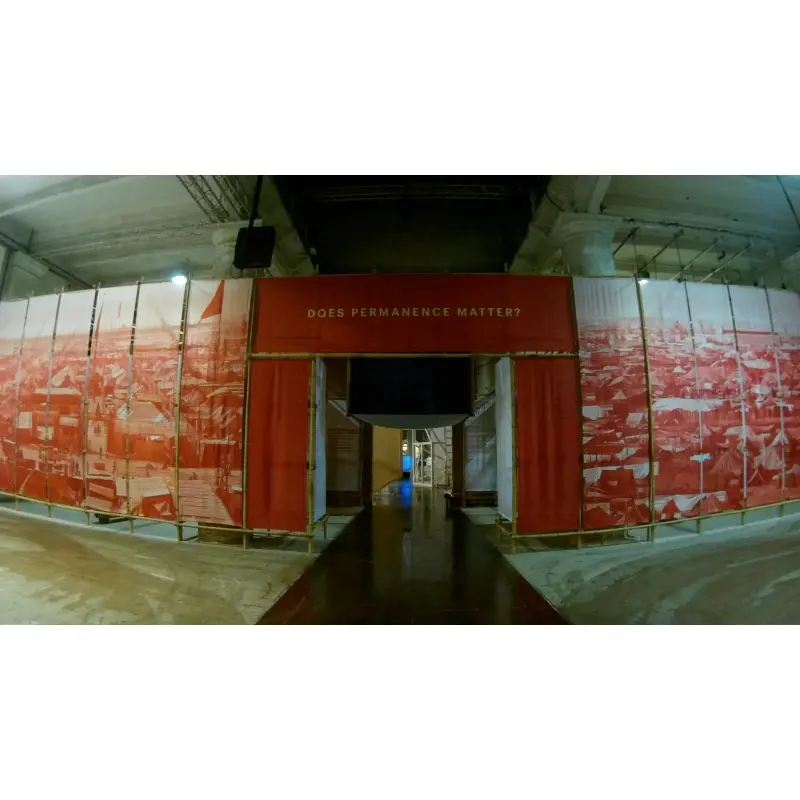

Biennale d’Architettura

Ephemeral Urbanism: Cities in Constant Flux

Replanteo e Instalación de estructura en Bambú para el proyecto Ephemeral Urbanism: Cities in Constant Flux de Rahul Mehrotra y Felipe Vera dentro de la Edición REPORTING FROM THE FRONT en la Biennale d’Architettura 2016 en Venezia.

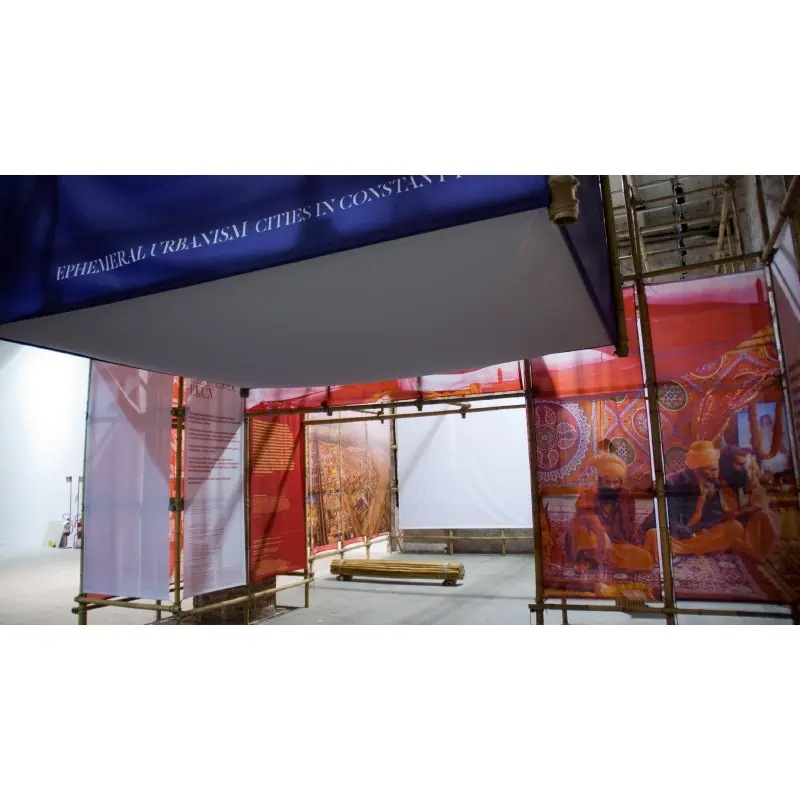

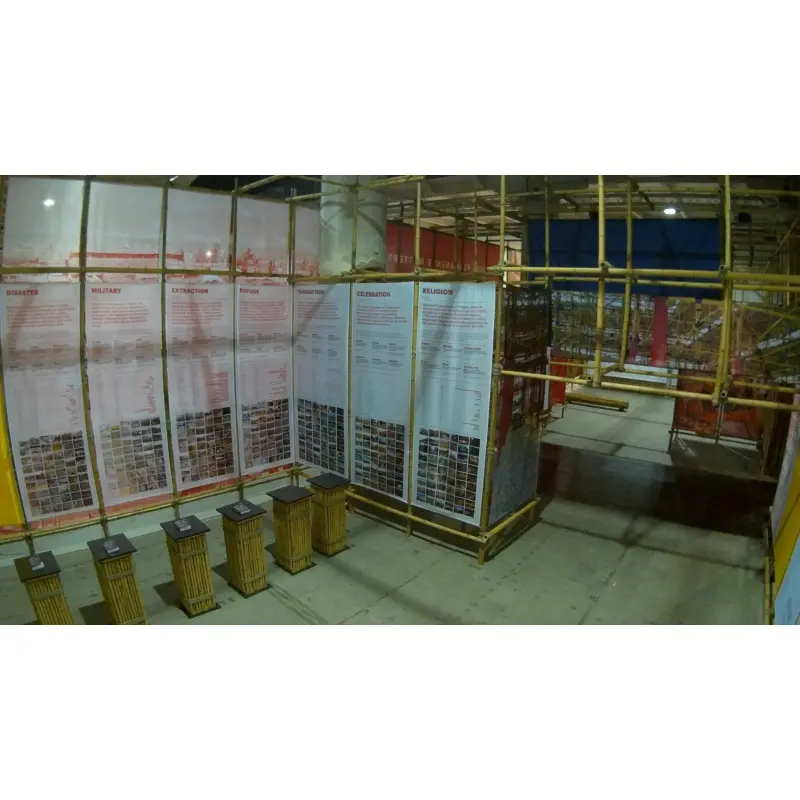

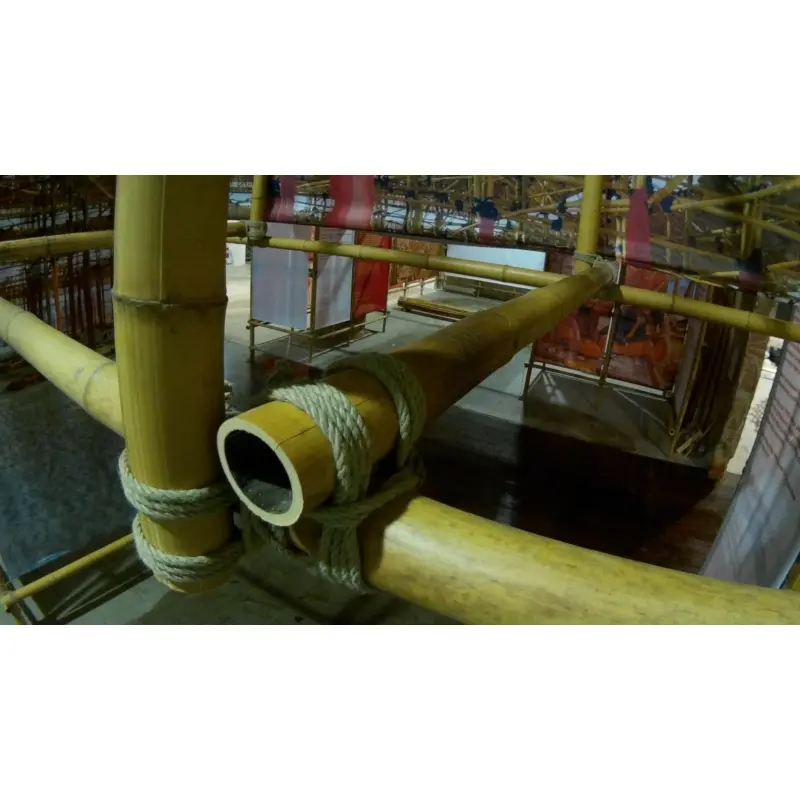

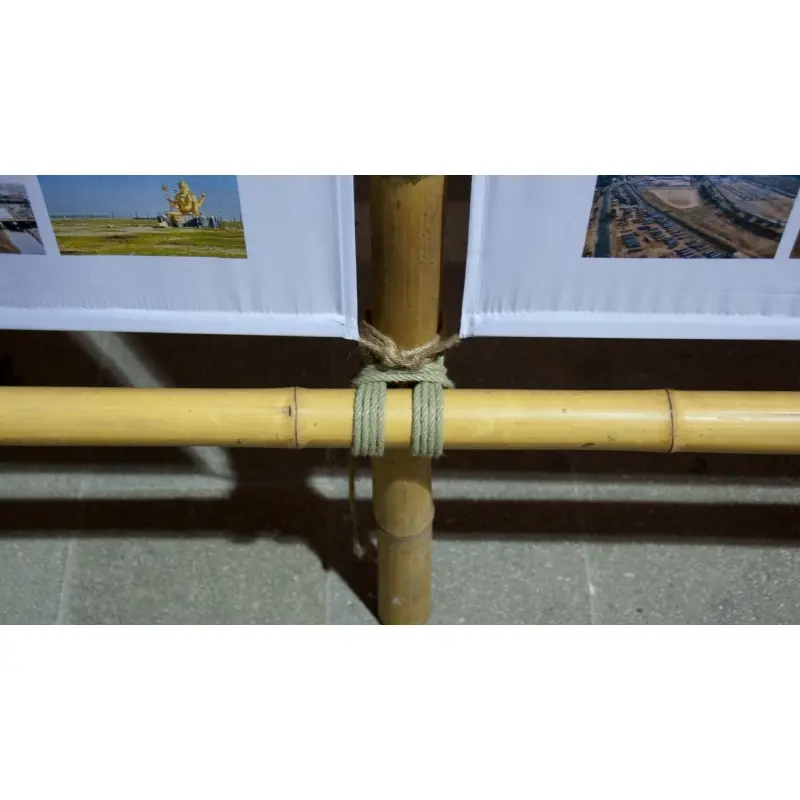

El montaje se conforma a partir de un entramado ortogonal que envuelve toda la instalación con cañas de Bambú Moso BMØ6 atadas para recrear el tipo de construcciones realizadas en el Festival Kumbh Mela.

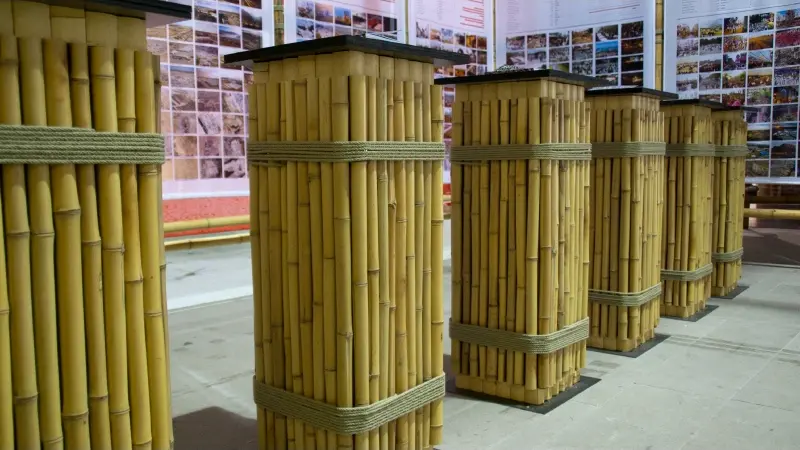

Realizamos también el diseño y montaje del mobiliario del pabellón: 2 bancos compuestos por cañas TamVong BTVØ3 y 12 plintos forrados de bambú, siempre manteniendo la premisa de uniones de cuerda y caña como elemento fundamental.

Para la construcción de la estructura nos desplazamos 3 personas y se utilizaron:

1.150 m. lineales de Bambú Moso BMØ6

830 ml de Bambú TamVong BTVØ3

̴ 3.100 ml de cuerda de Cáñamo

̴ 280 m2 de Tela

0 tornillos

​

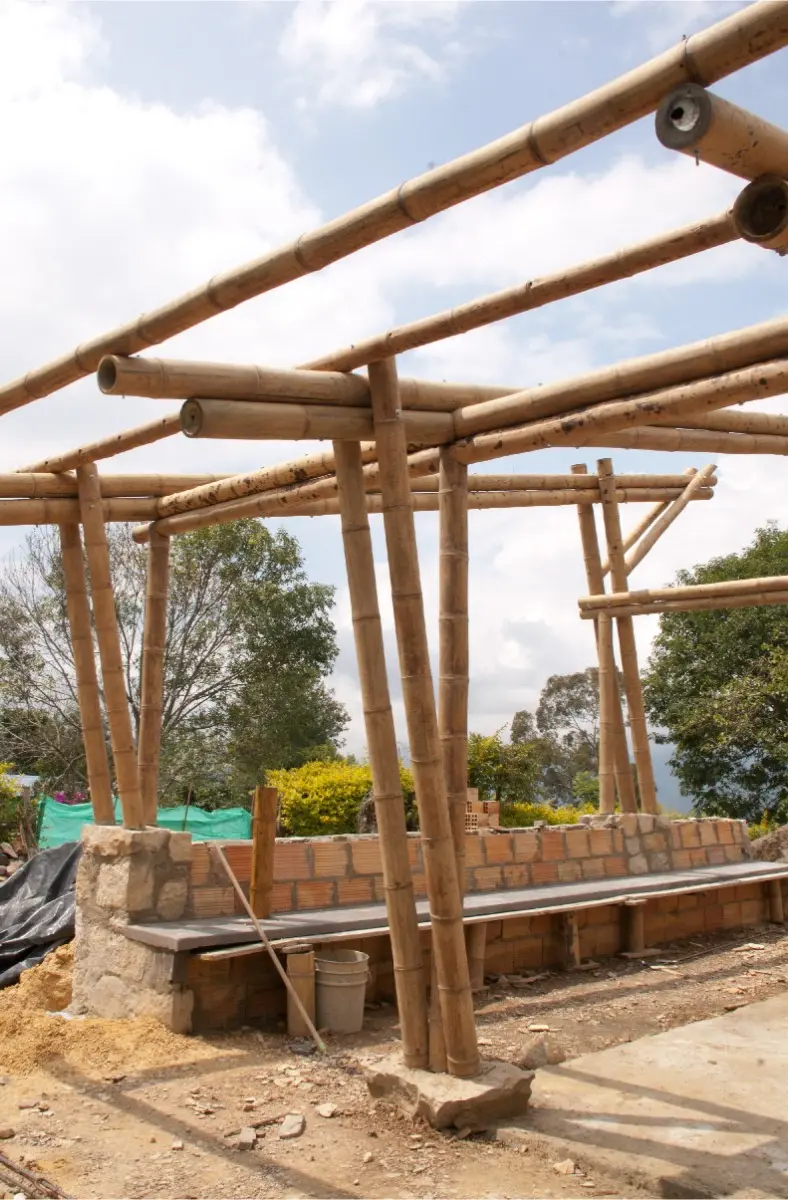

Colombia House

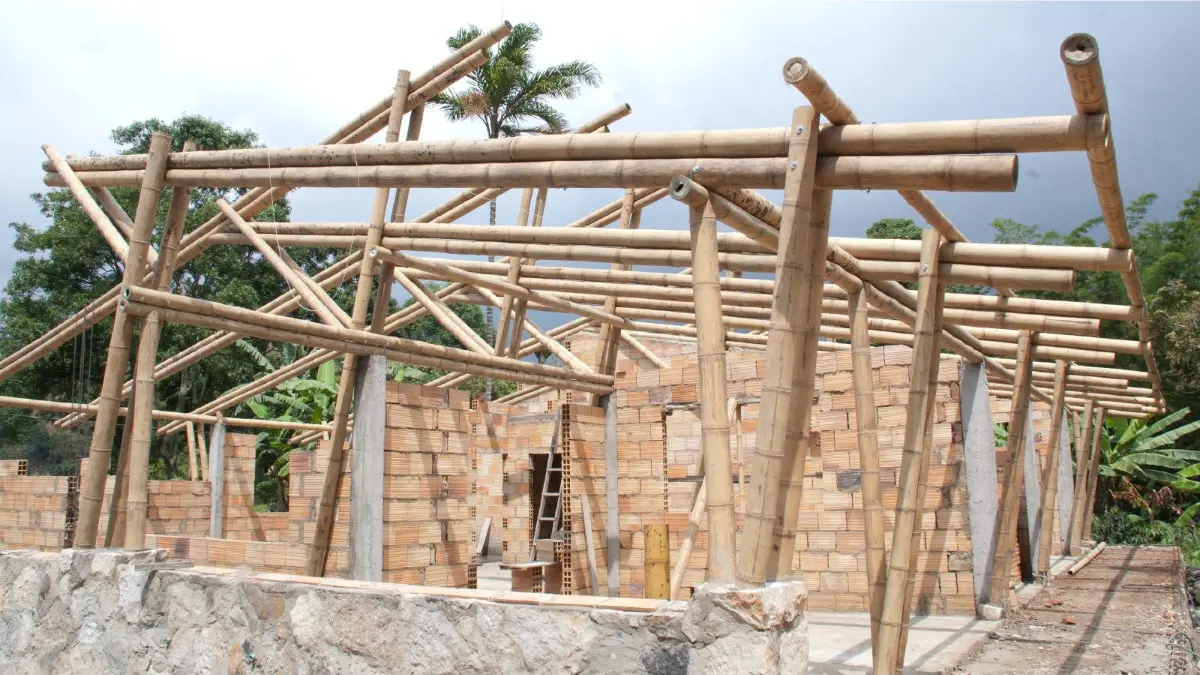

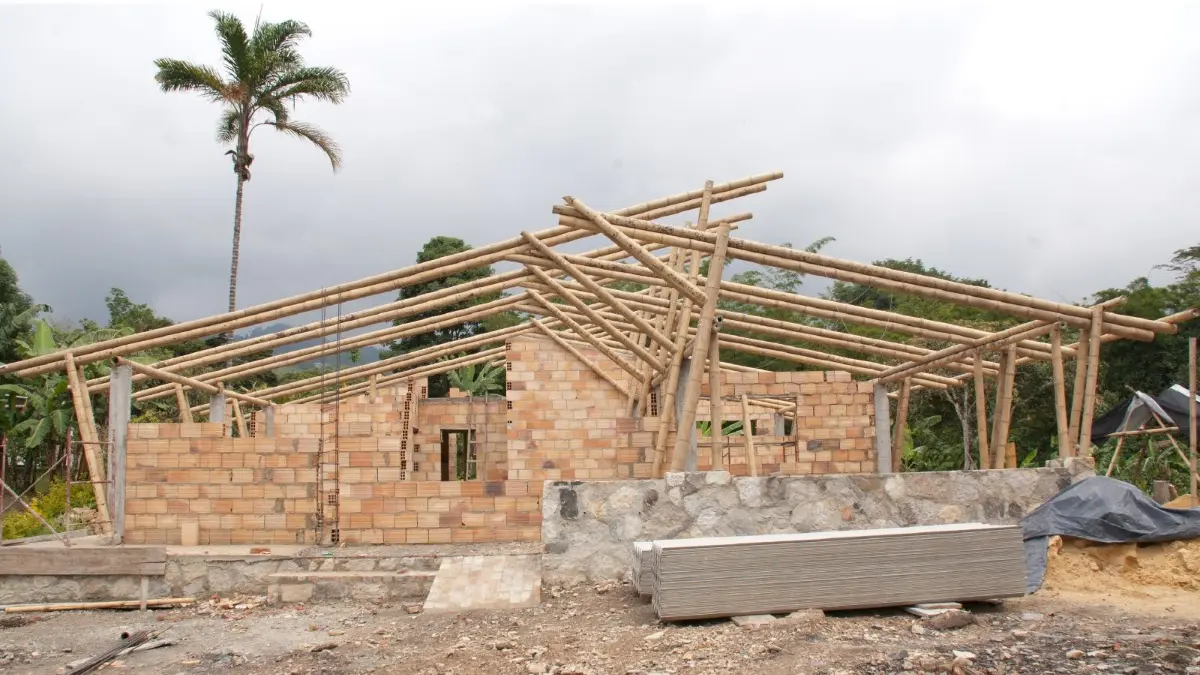

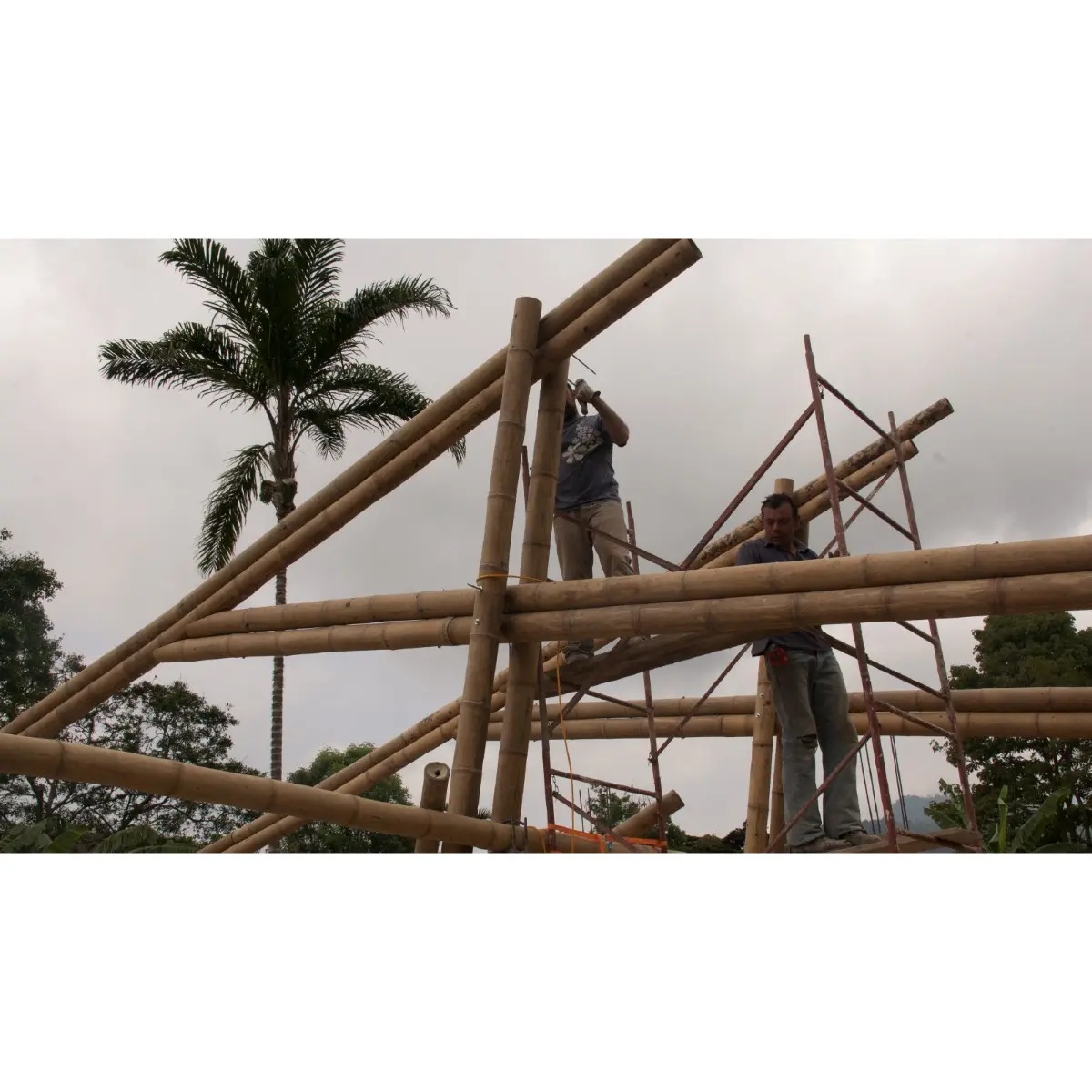

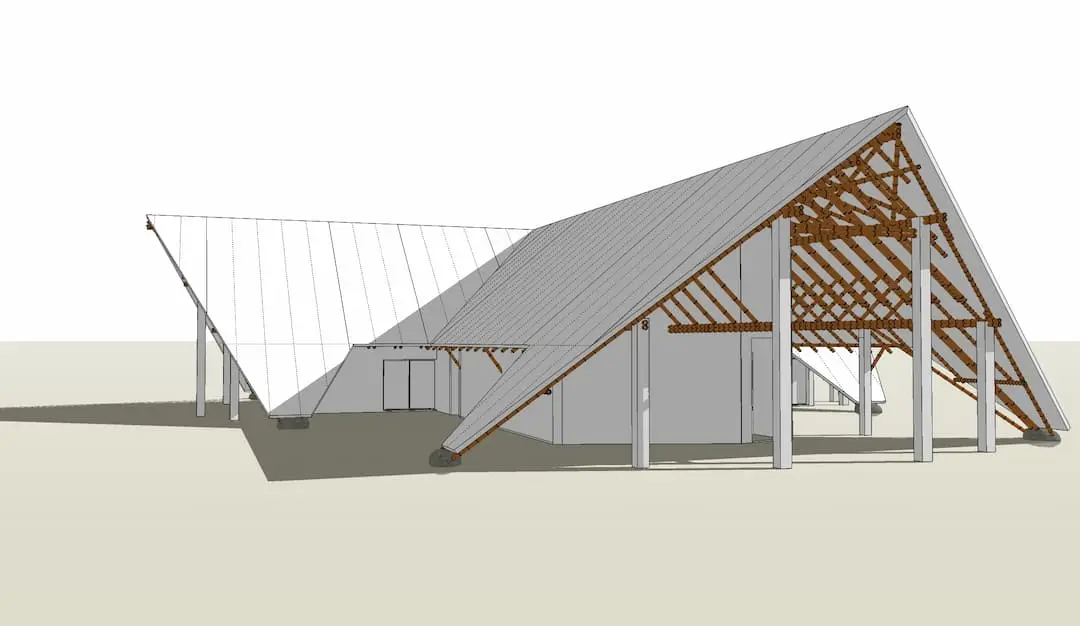

Diseño y construcción de estructura en Bambú Guadua para vivienda en Anolaima – Cundinamarca – Colombia.

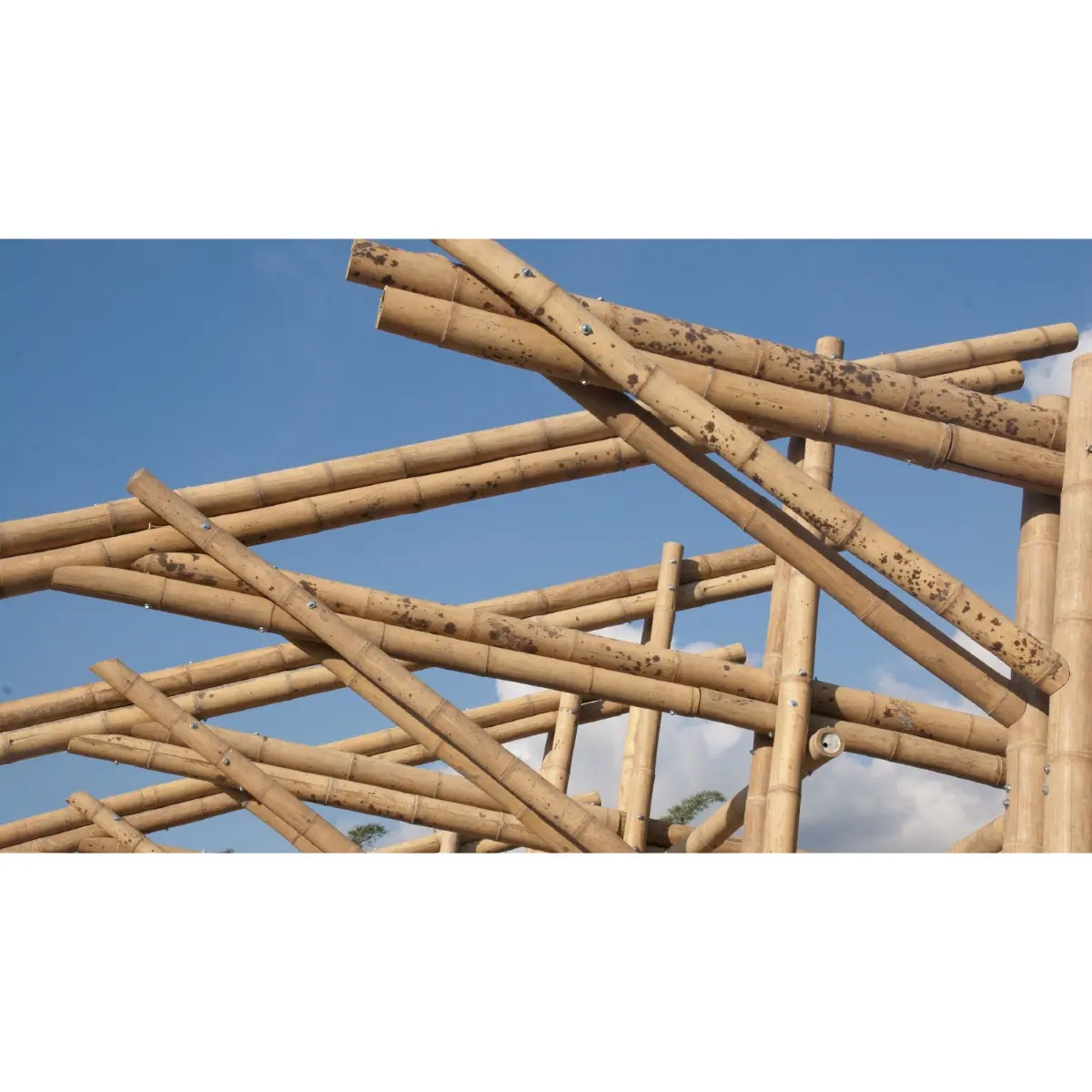

Construcción de bambú realizada con cañas de Guadua de 10 y 12 cm para formar la estructura de la cubierta a partir de una cercha formada por la unión de dos vigas compuestas (dobles) con longitudes de 9 y 12 m.

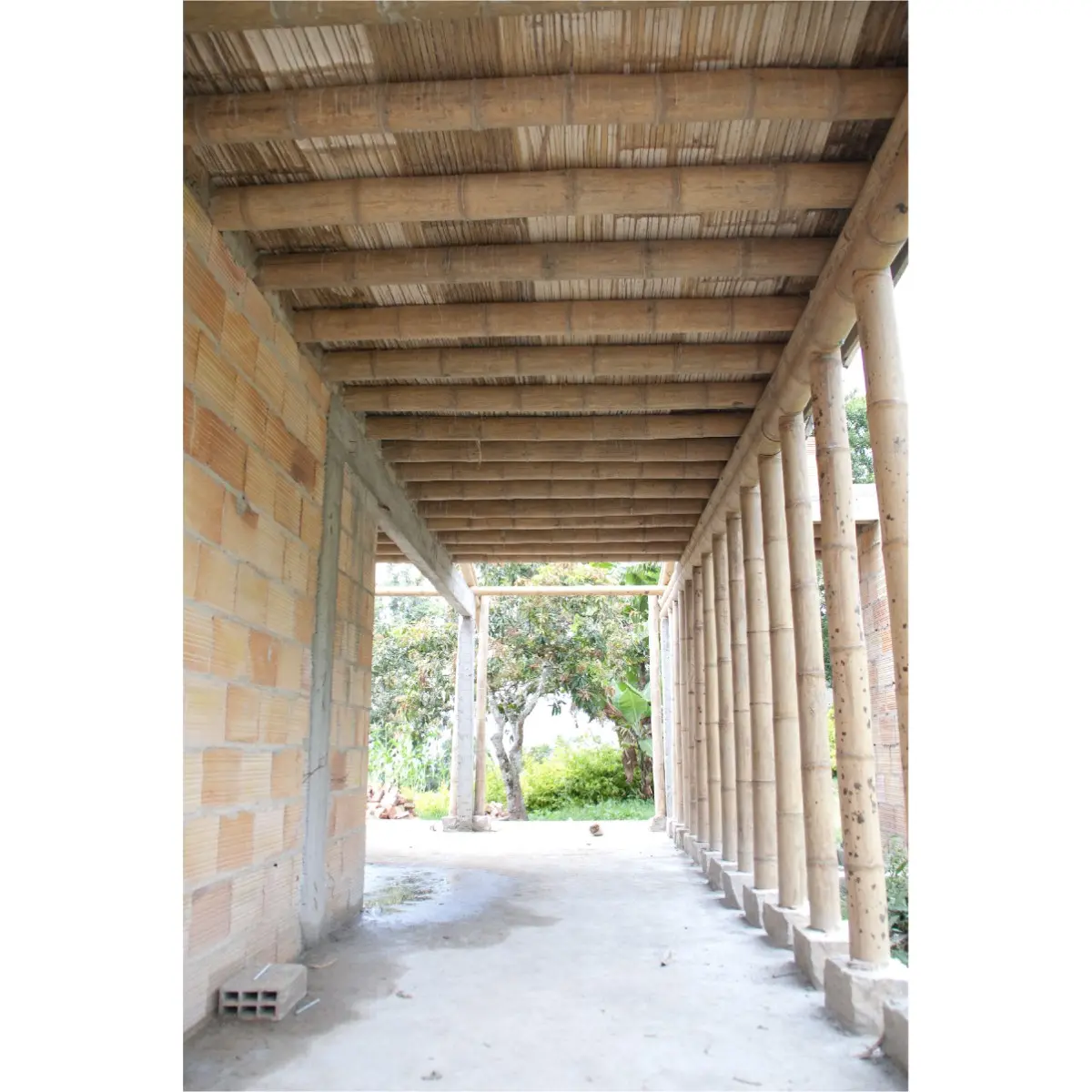

Con estos pórticos conseguimos las grandes luces necesarias para crear amplios espacios en la zona central de la vivienda y un gran ventanal de casi 12 m de largo en la parte central.  La construcción incluye refuerzos diagonales en la unión y montantes verticales inclinados en el centro y en los extremos, acabando con grandes aleros de 1,5 m para cubrir los amplios corredores exteriores de la vivienda. Las columnas se asientan dentro de las paredes exteriores o sobre zapatas de piedra sacada de la propia obra, de modo que queden perfectamente acabadas y protegidas de la humedad de terreno.

La vivienda se distribuye en una sola planta, con la salvedad de una amplia terraza con acceso exterior en la zona norte. Tiene unos 140m2 interiores que, junto al corredor exterior y el porche, suman en total unos 250m2 de cubierta.

La planta se articula en una zona “social” cubierta frente a la entrada, un amplio salón-comedor con cocina abierta e integrada en el porche, la habitación principal repartida en dos estancias; vestidor-estudio y alcoba con baño privado, una segunda habitación, baño, estudio, zona de almacenaje y estancia para limpieza y lavado de ropa bajo la terraza.

El estudio del entorno natural, del recorrido solar y de las sombras a lo largo del día han sido elementos fundamentales a la hora de definir la orientación y la distribución. Las aguas asimétricas del techo, con orientación este/oeste, se cruzan en la parte central, dejando la estructura vista desde el interior y formando el amplio ventanal superior que ilumina naturalmente el salón y el baño por la mañana, generando sombra en las horas calientes del mediodía.

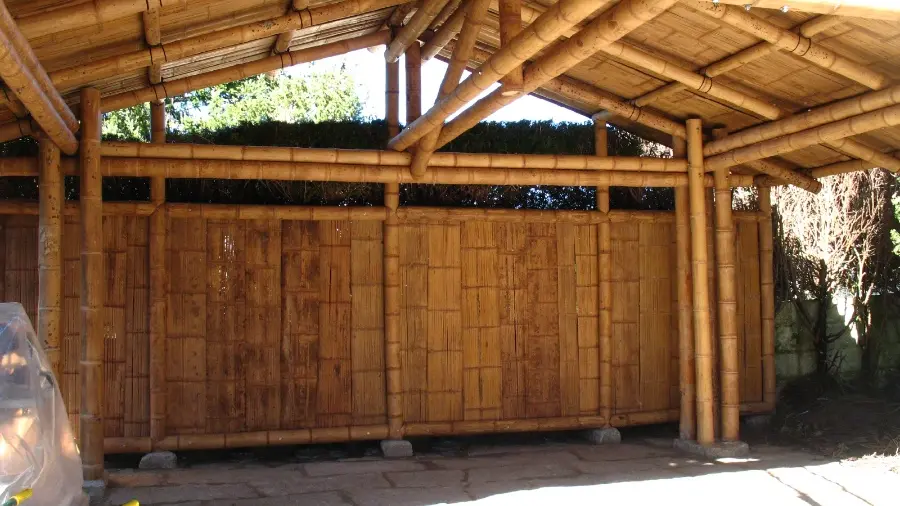

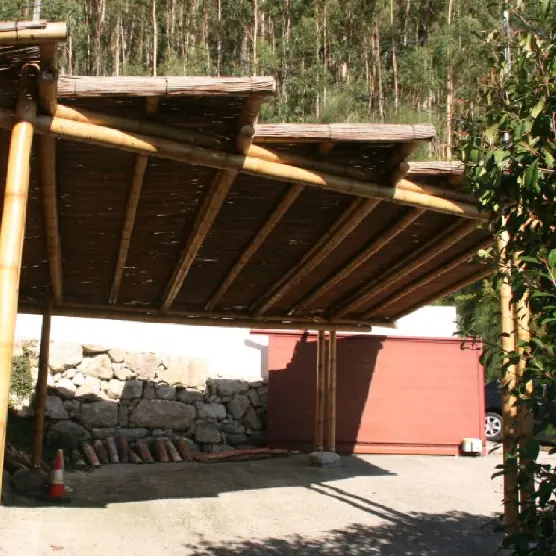

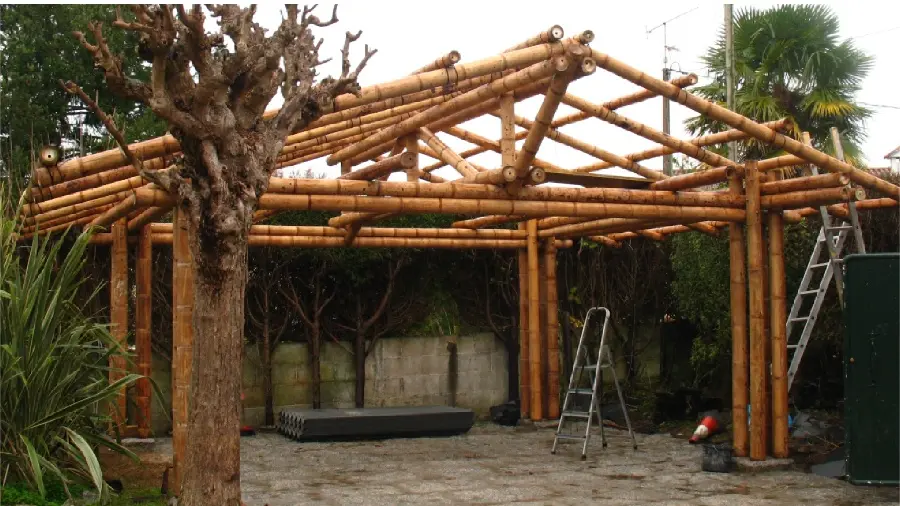

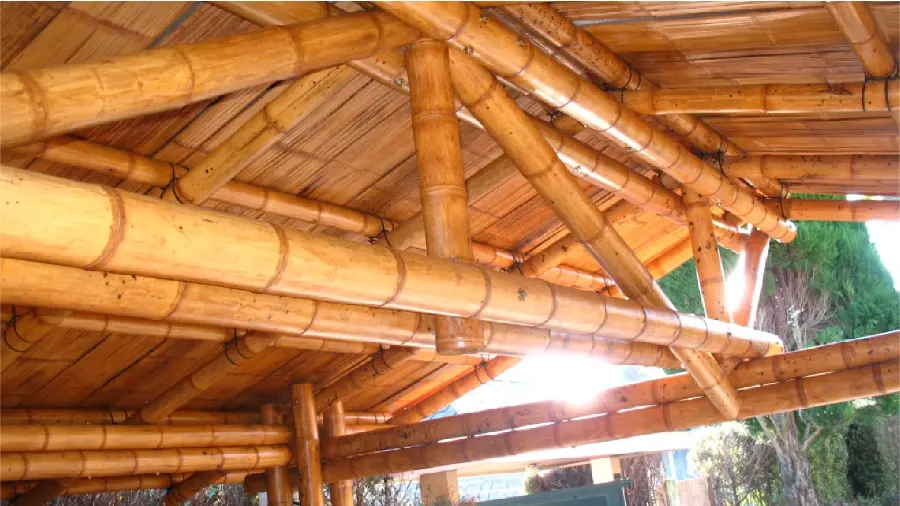

Garaje con cubierta de teja

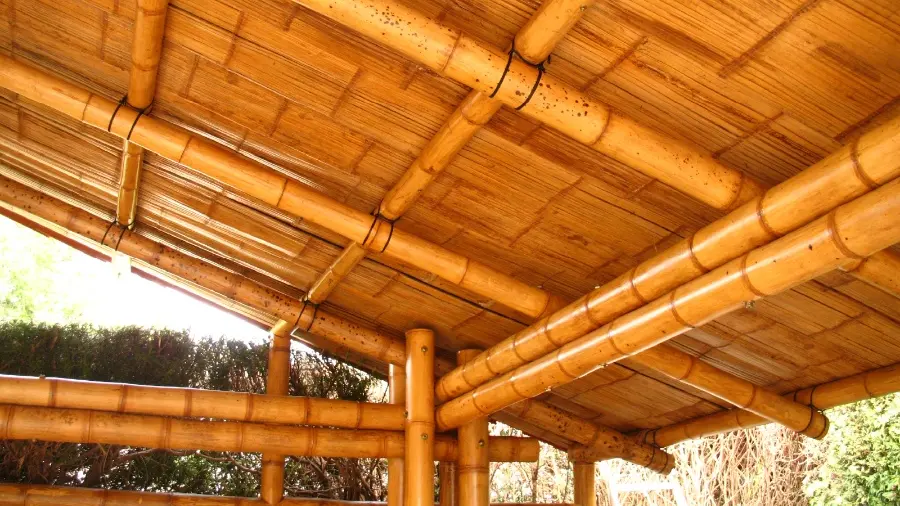

Construcción de bambú preparada para cubiertas pesadas (en esta caso teja curva) realizada exclusivamente con cañas de Guadua de 10, 12 y 14 cm y longitudes máximas de 6 m. con las que conseguimos cubrir un espacio de unos 30 m² con tan solo 4 apoyos y una separación entre columnas de más de 5 metros, con los que el garaje puede cumplir holgadamente la función de albergar los dos vehículos de la casa de forma cómoda y sin obstáculos centrales.

Las columnas están compuestas por 4 cañas que trabajan conjuntamente para repartir la carga y se asientan sobre zapatas de piedra, que las aíslan de posibles focos de humedad. Sobre estas columnas montamos un anillo con vigas dobles de guadua, que en los laterales reciben las correas del tejado y en la parte trasera y en el frente sostienen la viga compuesta central.

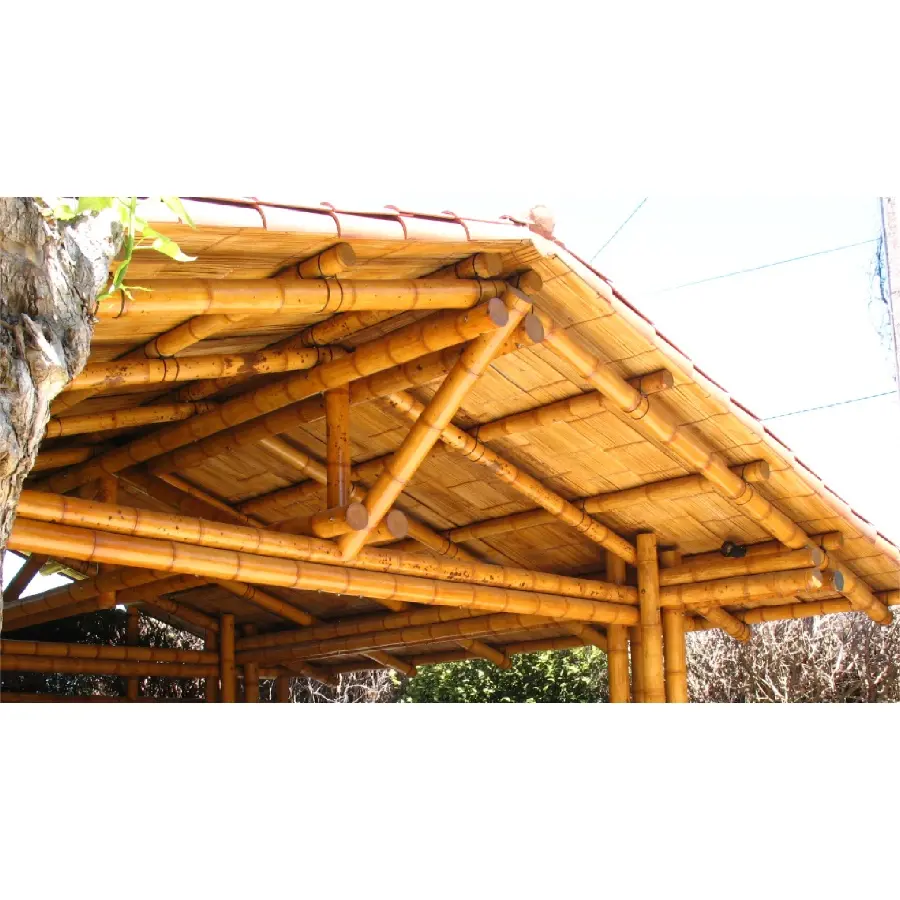

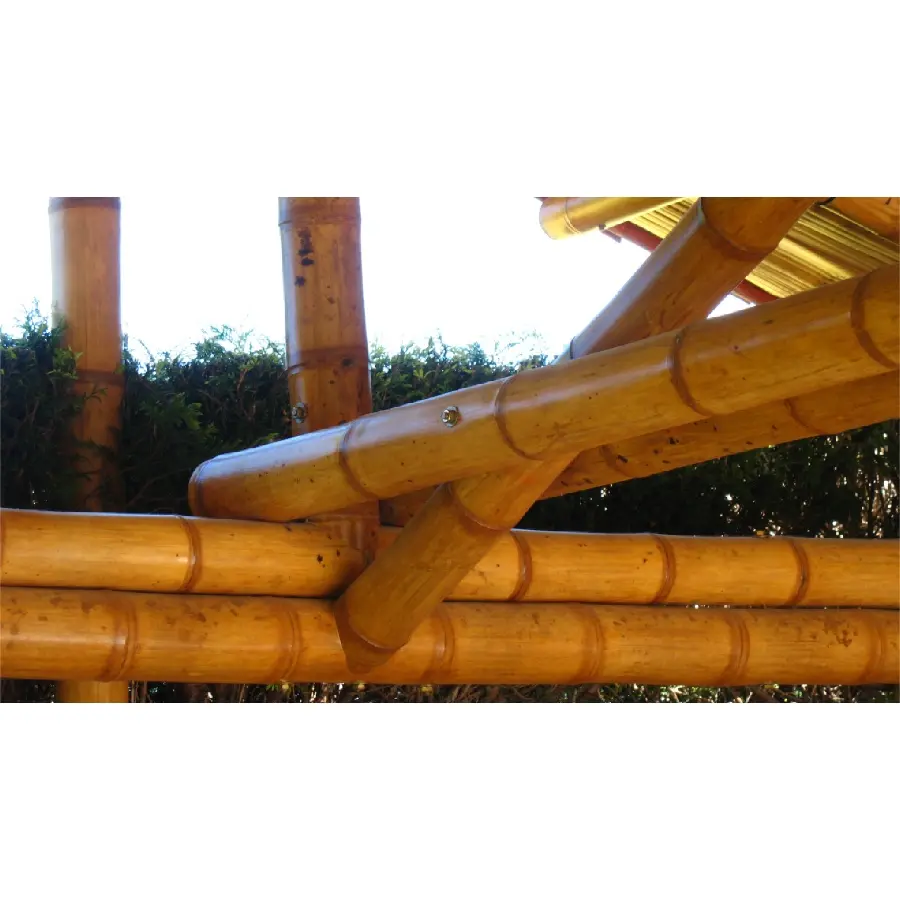

La cercha principal está formada por 3 montantes verticales combinados con diagonales en forma de Λ, y rematada con un alero frontal con la misma composición. La morfología de esta celosía, con las cañas diagonales sometidas a compresión, los tramos verticales trabajando a tracción, y todos los nodos reforzados por cruces con otras cañas, permite que a pesar de la gran flexibilidad del bambú se consiga soportar el peso y salvar la luz prevista de forma totalmente estable y sin deformaciones.

El remate interior del tejado y el panel del fondo se realiza con Esterilla de Guadua; el proyecto incluye la colocación previa de suelo de piedra a partir de grandes piezas, la instalación de iluminación en todo el conjunto y  la decoración del jardín exterior.

​

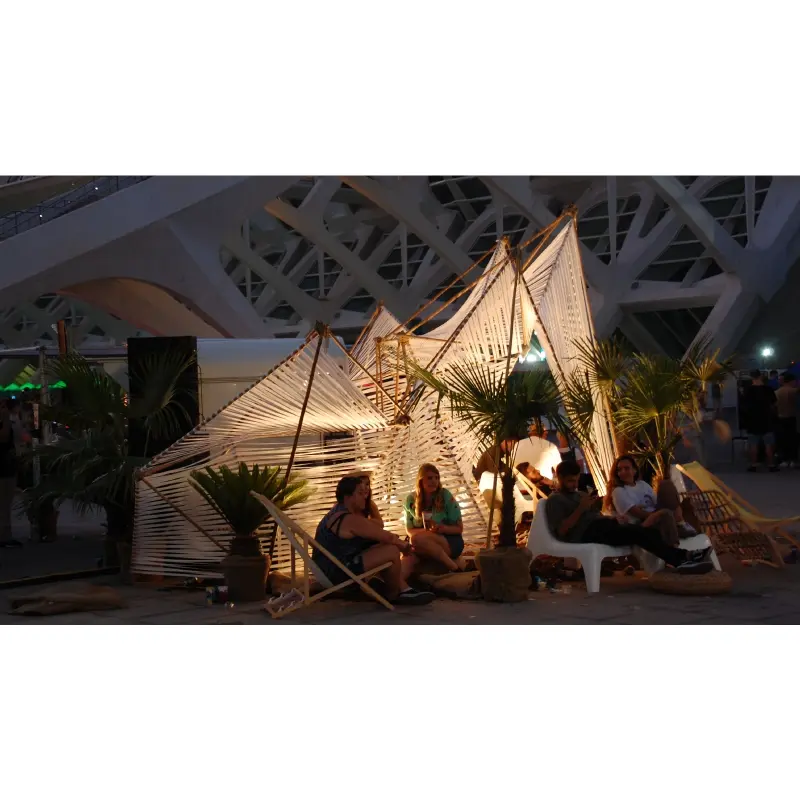

Oh my Jungle!

Festival de les Arts 2017

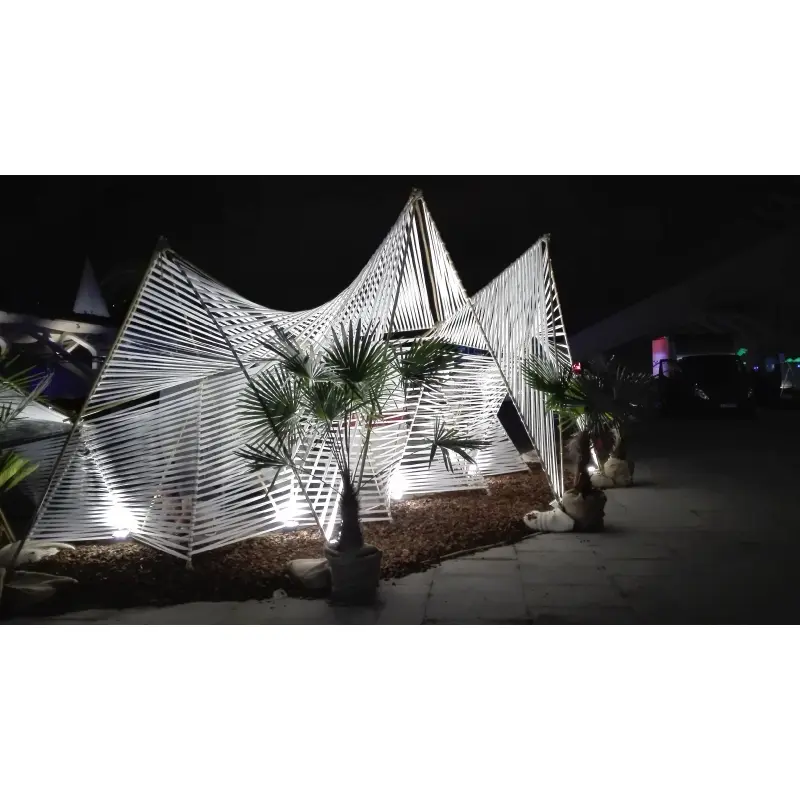

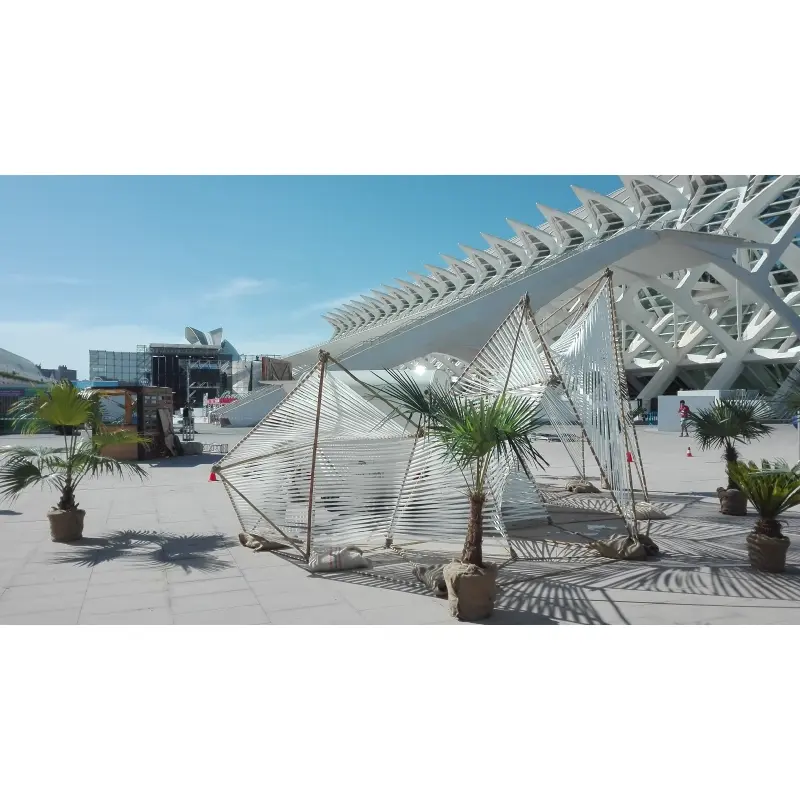

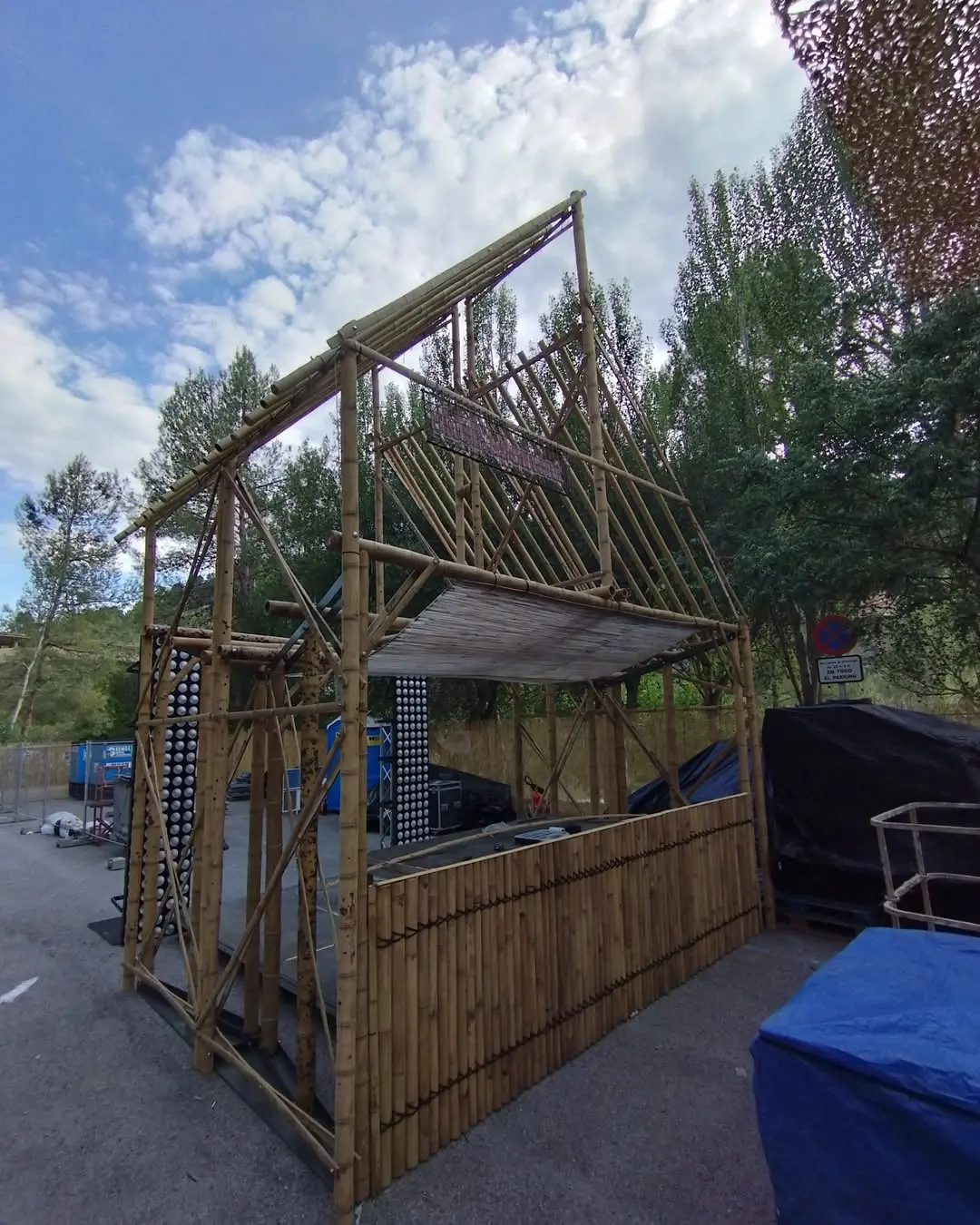

Oh my Jungle! es un proyecto de arquitectura efímera en Bambú de Javier Bono, Antonio Orero y Teresa Martínez con la colaboración técnica de Bambusa Estudio, realizado para la zona chill out del Festival de les Arts 2017, acompañando a la caravana electrónica la desmontable de theBasement.

Para la instalación de esta estructura paramétrica se montó un modelo a escala 1:1 hasta encontrar la solución constructiva que permitiera rapidez de montaje, solidez y estabilidad.

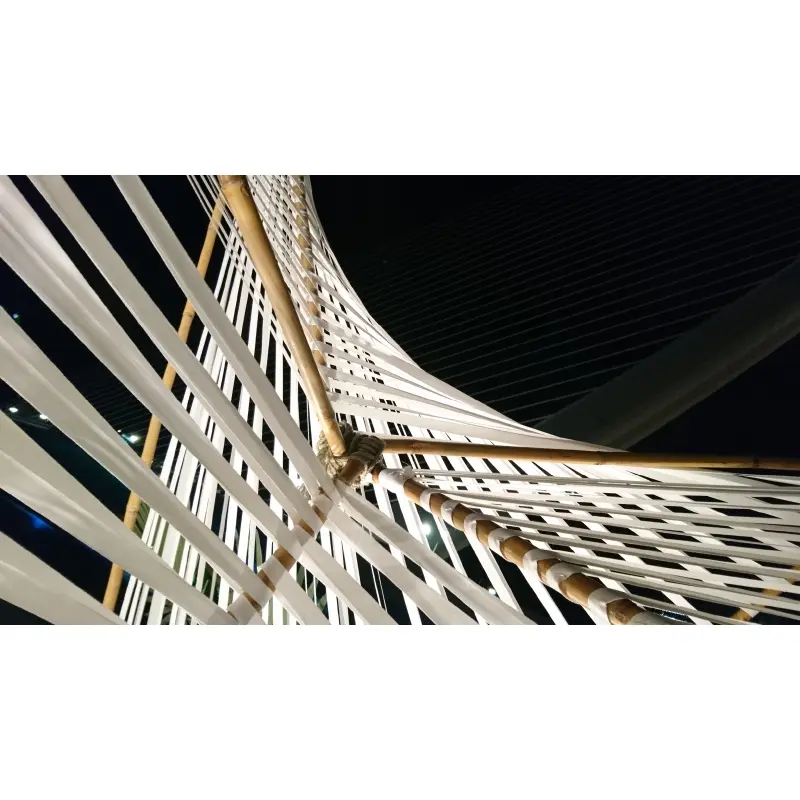

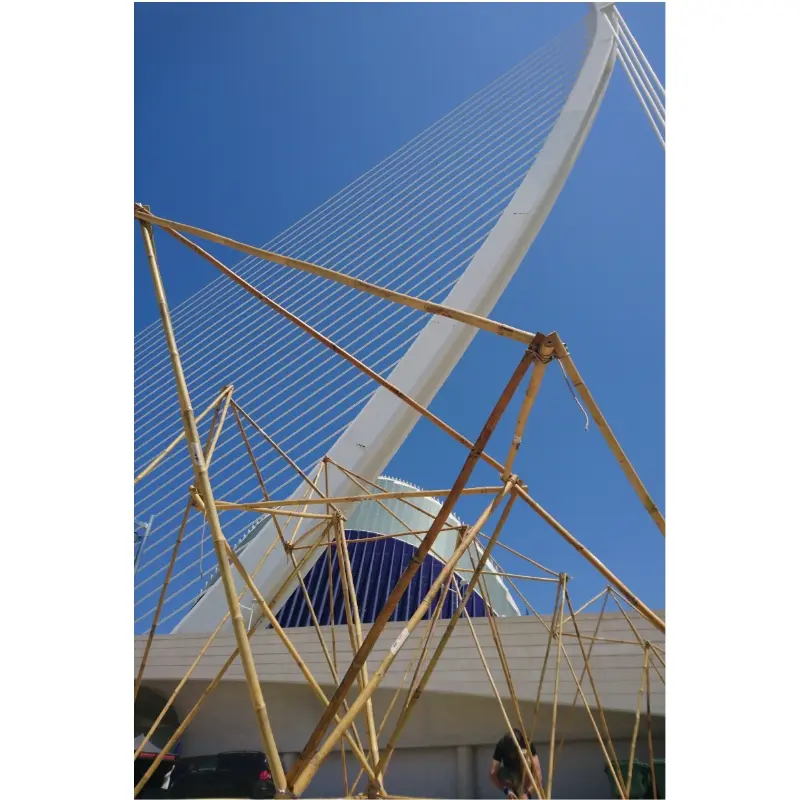

El sistema se configura en un entramado de paraboloides de cañas de bambú Tam Vong BTVØ30 y cintas blancas, que se traducen en un agradable sombraje apreciado por los asistentes del Festival.

​
