workshop teórico-práctico sobre estructuras espaciales en bambú

Comenzamos 2012 junto a  Francesco Intrieri, de uqu workshop, con este taller organizado por el Colegio de Diseñadores de Interior de la comunidad Valenciana en las naves del Grao.


La idea era por un lado dar a conocer las propiedades y usos actuales de este gran material, y por otro practicar con la realización de pequeñas estructuras regladas en las que se pudieran ver claramente las posibilidades del bambú como material constructivo.

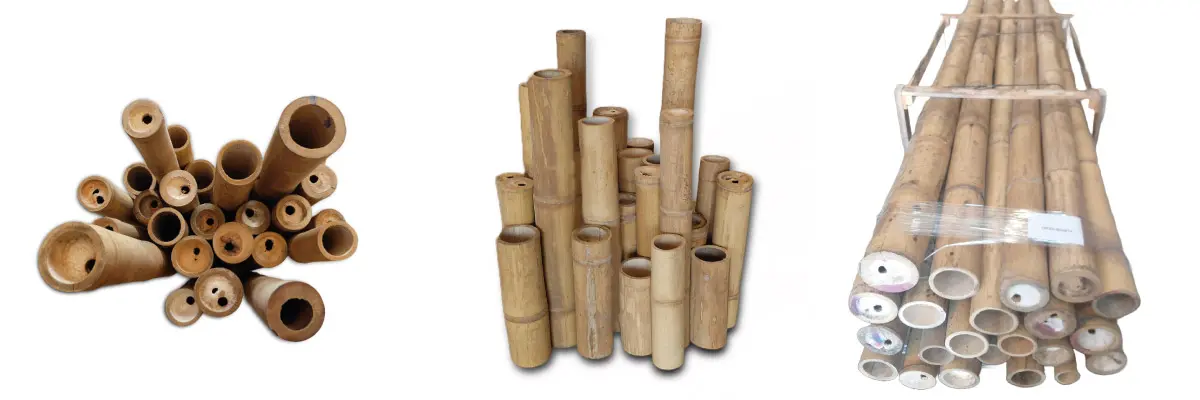

Ya tenemos lista la versión para impresión de nuestro pequeño dossier de Características y precios de las cañas que ofrecemos..:

Descarga aquí la versión pdf:   Catalogo Bambusa 2011

Ha sido un placer mostrar una parte de nuestro trabajo en el desarrollo del primer salón relacionado con la bioconstrucción en Vigo, y estamos seguros que la organización y difusión del evento irá mejorando en las próximas ediciones.

Muchas gracias a todos los que os habéis interesado por conocer más acerca del trabajo que realizamos, si queréis ampliar información, recibir el catálogo de materiales que ofrecemos o realizar alguna propuesta o solicitud de presupuesto por favor contactar sin compromiso, estaremos encantados de atenderos.

Se trataba de cubrir el espacio anexo a la vivienda, situado en plena pendiente y limitado por el ángulo del portón de entrada que impide situar los vehículos de manera perpendicular al fondo.

La solución ofrecida ha sido el diseño de una estructura en forma de rombo, con una dirección orientada hacia la entrada y la otra paralela al muro posterior , cubierta por 5 secciones rectangulares sobre las que se montan varillas de mimbre natural tejido.

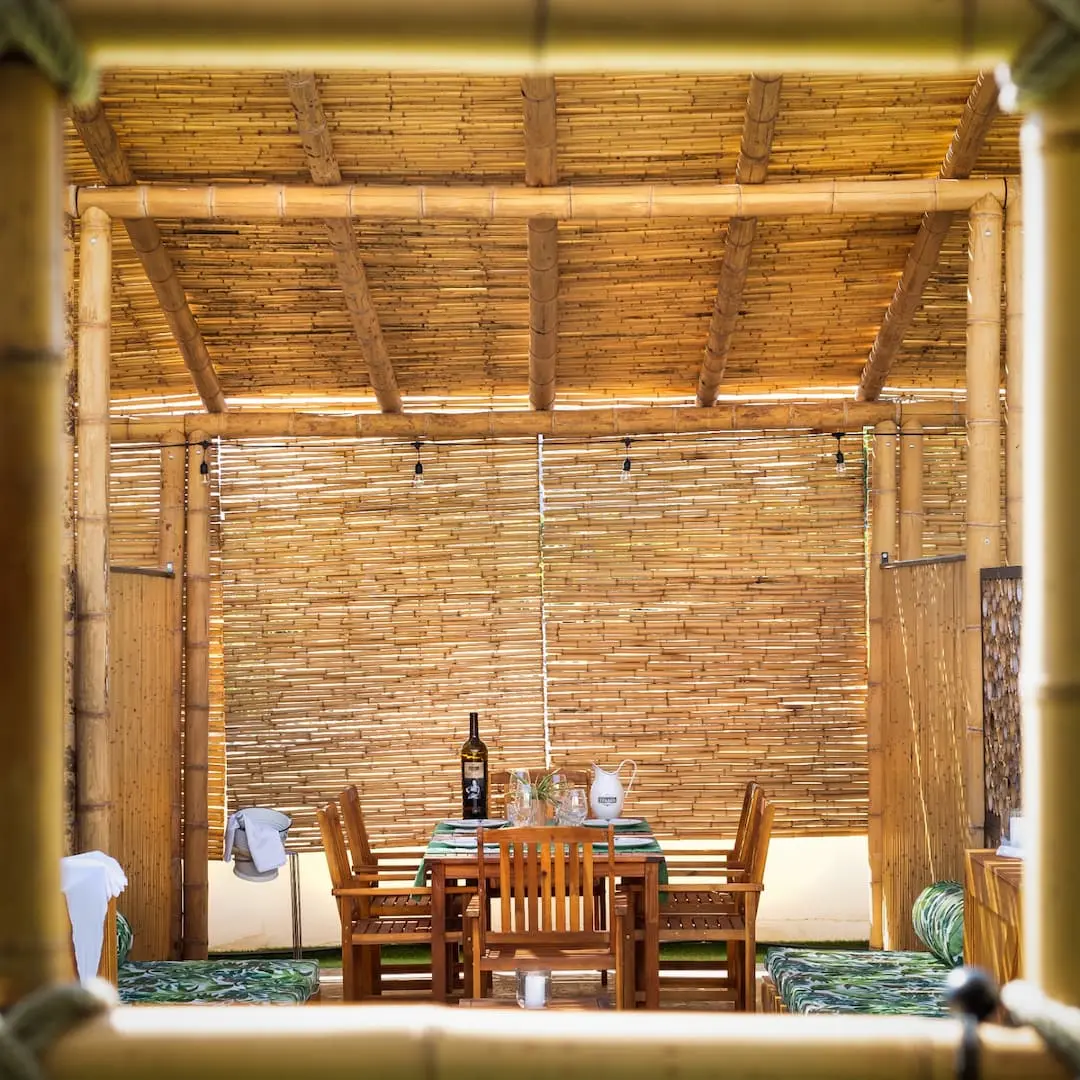

Para el Diseño de este cenador partimos de una construcción previa de unos 3 x 4 m. sobre la que instalamos la nueva estructura.

Es un lugar muy expuesto al viento, especialmente desde el sur,  por lo que en ese frente intentamos que la lona ofrezca el mínimo de resistencia frente al empuje del viento, esta premisa es la que define prácticamente la forma básica del proyecto.

.

.

La estructura está montada íntegramente en Bambú-Guadua y la lona se confecciona a medida para cada una de las secciones.

En este proyecto se buscaba renovar un espacio anexo a la vivienda e instalar un garaje con capacidad para dos automóviles de gran tamaño y a la vez ser una especie de carta de presentación de la casa pues se ubica justa a la entrada de la misma.

Por tratarse de un construcción de gran tamaño y cubierta de teja ( muy pesada), se presta especial atención en la resistencia de la estructura, la viga central es conformada mediante un pequeña modificación de la clásica Cercha Rey, con alero delantero de algo más de un metro…

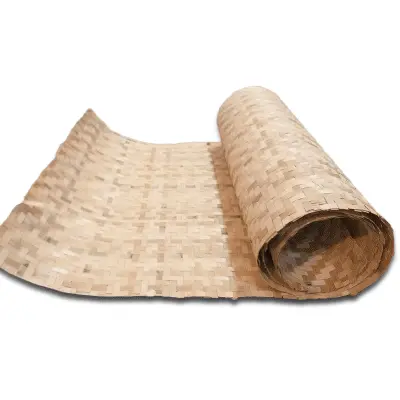

El bajo cubierta se completa con esterilla de Guadua, las mismas cañas de nuestro Bambú Colombiano abiertas de modo que queden planas y completen la estética interior del garaje.

Para el tejado utilizamos la clásica teja árabe o curva, de forma que garantizamos la impermeabilidad en el interior de la estructura y conseguimos integrar la instalación en el entorno.

En la segunda semana de Marzo 2010 se desarrollaba en Colombia el taller  ”Estructuras innovadoras en caña de Bambú y Techos Verdes” al que Bambusa no podía faltar.

El curso contó con la Dirección de Jorg Stamm, especialista internacional de construcciones con Bambú y la presencia del profesor Gernot Minke, conocido divulgador de sistemas constructivos ecológicos y autor de libros como:

• Manual de la construcción en Tierra
• Techos verdes
• Manual de la construcción con fardos de paja
• Manual de Construcción con Bambú

Ejemplo de Construcción con Techo Verde realizado en Alemania por Gernot Minke

Puente en Guadua y Tela tensada construido en Cúcuta por J. Stamm

.

.

.

.

.

.

.

·

.

El objetivo principal del curso era desarrollar la construcción de una superficie cubierta por un manto vegetal de 10 a 15 cm. con plantas autóctonas. Para darle forma a esta estructura se optó por la construcción de 4 paraboloides hiperbólicos, (en planta son cuadrados) que unidos entre si por 2 de sus caras dan lugar a este original techo.

Para crear este tipo de estructuras de principios matemáticos, conocidas por la gran resistencia que pueden llegar a soportar con la mínima sección, se pueden diferenciar dos técnicas claramente diferentes.

Por un lado, y puesto que se trata de una superficie doblemente reglada, podríamos utilizar elementos rectilíneos, que irían cambiando de inclinación dentro de cada uno de los 4 marcos.

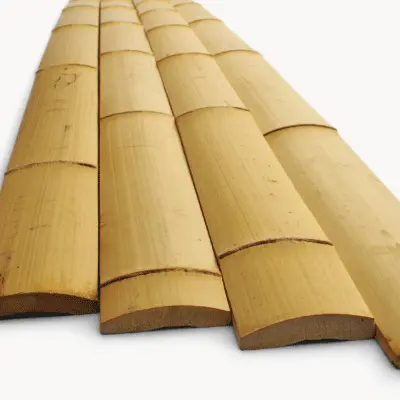

O bien podríamos realizar una cuadrícula diagonal a los marcos de forma que cada pieza adopte la curvatura justa necesaria. Aprovechando la gran flexibilidad que tienen los listones de bambú está fue la técnica utilizada,

A continuación secuencia de pasos del proceso constructivo;

Preparación de marcos sobre Soporte/Molde

Colocación de Telas sobre las Piezas

Unión de los Paraboloides

Tierra y cubierta Vegetal

Una gran experiencia, muy buenos contactos y una interesante práctica constructiva.

En cuanto a la estructura, quizá no fuera la mejor idea para combinar con techos verdes, pues la inclinación en algunos puntos es excesiva, y el tiempo disponible de montaje fue sensiblemente corto, pero en todo caso es una aplicación muy interesante de los listones de bambú por lo que realizando alguna mejora que ya se definió durante el curso y otras adaptaciones propias es perfectamente válida para instalarla en España a modo de  espacio auxiliar en el jardín.
